汽车相关

产品特点

Product features

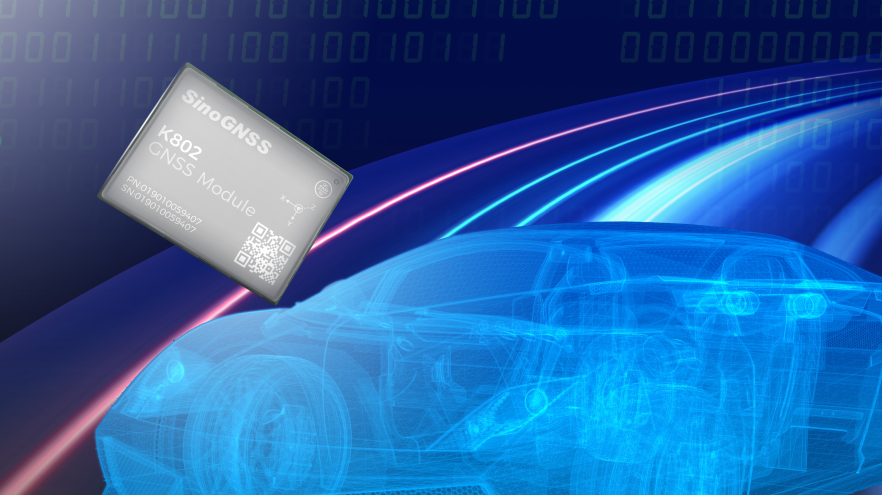

车规级高精度模块01

主芯片符合AEC-Q100，生产符合IATF16949；
支持全系统多频点信号跟踪02

支持BDS-3、BDS-2、GPS、GLONASS、Galileo、QZSS等系统；

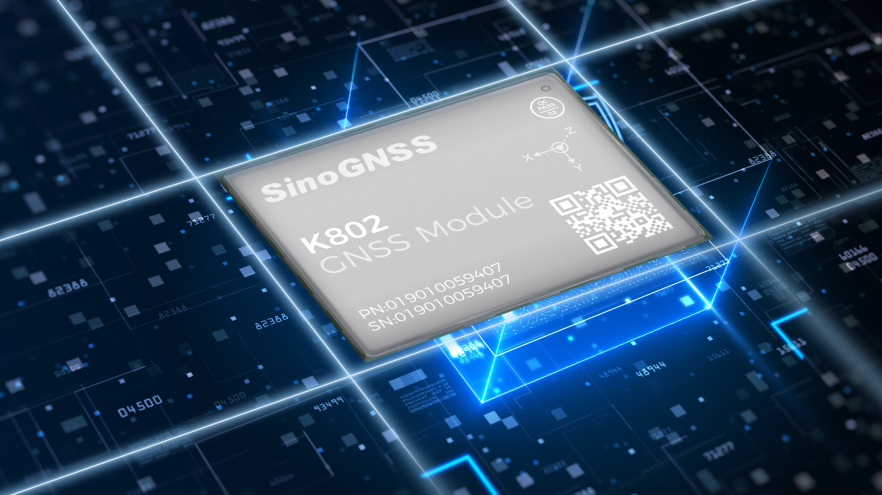

小尺寸，低功耗03

尺寸：17mm×22mm，兼容性高，功耗低至0.8W；
支持组合导航，无惧信号遮挡04

内置IMU惯导器件实现组合导航，在天桥、高架、隧道等遮挡环境下，能够持续输出实时位置和姿态信息；

产品选型表

数据手册下载

相关产品

		K802	K802S	K802A	K802F
规格	尺寸	17x22x2.8mm
	特点	小尺寸+全系统多频+组合导航	小尺寸+组合导航	小尺寸+全系统多频+车规认证	小尺寸+全系统多频+组合导航+车规认证
	频点	多频
信号跟踪	BDS	BDS-2: B1I, B2I, B3I* BDS-3: B1I, B1C, B2a, B2b, B3I*
	GPS	L1C/A, L2P, L2C, L5
	GLO	G1, G2*
	GAL	E1, E5b, E5a, E6c*
	QZSS	L1C/A, L2C, L5
	SBAS	L1C/A, L5
	IRNSS	L5
定位精度	\|SPP	H:≤1.5m V:≤3.0m
	SBAS	H:≤0.6m V:≤0.8m
	DGPS	H:≤0.3m V:≤0.5m
	RTK	H:≤8+ Dx10^-6mm
	RTK	V:≤15+ Dx10^-6mm
观测精度	伪距精度	≤10cm
观测精度	载波相位精度	≤1cm
功能	惯导	支持	-	-	支持
I/O		UARTx3，PPSx1，I2Cx1，EVENTx1，SPIx1
时间特性	冷启动	＜20s
	热启动	＜10s
	重捕	＜1s
	初始化	＜5s (基线长小于10km)
物理&电气特征	IO引脚	LGA 54Pin,1.05mm
	重量(g)	2.2
	输入电压	+3.3V DC
	功耗(w)⁵	0.8 （未开启抗干扰，若开启增加约0.2）
认证				车规 AEC-Q100
应用领域		智能驾驶、无人机、机器人
1. L-Band支持信号跟踪与接收，具体功能需配套服务支持 2. B2b-PPP收敛时间10min 3. RTK固定解, 1σ精度 4.根据双天线的安装方式可配置 5. 受电压，工作温度以及工作模式影响，典型值 D RTK基线长度，单位为mm R 定向基线长度，单位为m *受产品迭代或技术更新等因素之影响，本文件所提供的产品信息包括但不限于产品名称、参数与规格可能会发生不定期的变化，恕不另行通知。请参照最新版本的规格文件或咨询工作人员。
